La viga S es un producto ampliamente usado en construcción, pero pocas veces se identifica con este nombre. ¡Continúa leyendo y descubre con nosotros a cuál nos referimos, así como las características y especificaciones que lo diferencian de otros elementos similares dentro de la industria!
¿Cuáles son los tipos de vigas?
En términos generales, las vigas son elementos de construcción alargados y con diferentes grosores, cuya finalidad es configurar y sostener los techos o cubiertas de distintas edificaciones. Dado su uso y la variedad de estructuras de las que pueden formar parte, existen tres principales tipos de vigas con base en el material con el que están hechas. Son los siguientes:
1. Vigas de acero
Las vigas de acero son materiales prefabricados pertenecientes a los llamados perfiles estructurales, un grupo de productos con mayor resistencia y capacidad de carga, razón por la que son habituales en inmuebles de gran magnitud, aunque también se emplean en obras más pequeñas.

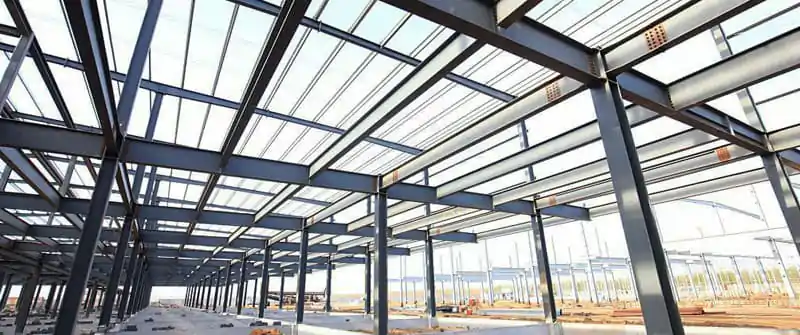

![Estructura de gran magnitud hecha con columnas y vigas de acero](https://maxacero.mx/wp-content/uploads/2023/10/estructura-de-gran-magnitud-hecha-con-columnas-y-vigas-de-acero.jpg)
2. Vigas de hormigón armado
Son elementos estructurales generalmente elaborados en obra a partir de la combinación de aceros de refuerzo y la mezcla de concreto. Se construyen para la configuración y sostén de diversos tipos de losas de entrepiso y azotea de edificios, así como para el levantamiento de puentes.
![Estructura de edificio elaborada con columnas y vigas de hormigón armado](https://maxacero.mx/wp-content/uploads/2023/10/estructura-de-edificio-elaborada-con-columnas-y-vigas-de-hormigon-armado.jpg)
3. Vigas de madera
Se trata de materiales prefabricados constituidos por una sola pieza alargada o al menos tres láminas de madera unidas. Son útiles para elaborar armazones de distintos tipos de estructuras, en las cuales se busca una apariencia tradicional, además de que pueden usarse en combinación con las vigas de acero.

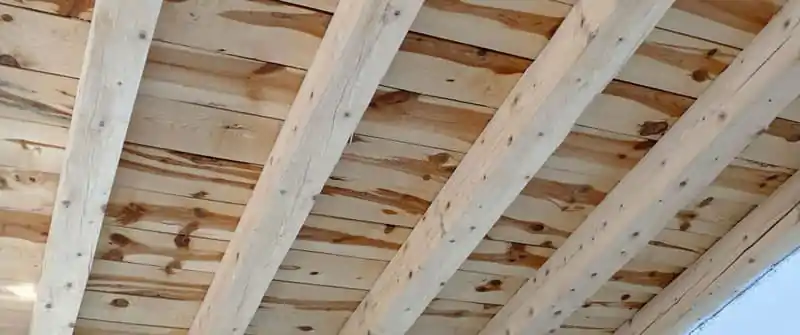

![Techo sostenido por cinco vigas de madera - Viga S](https://maxacero.mx/wp-content/uploads/2023/10/techo-sostenido-por-cinco-vigas-de-madera-viga-s.jpg)
¿Cuál es la Viga S?
Con base en la clasificación anterior, la viga S es un material de acero laminado en caliente conocido mejor como viga IPS, cuyo perfil tiene la forma de una I mayúscula o una H, aunque también se le llama doble T. En cuanto a la "S" en su nombre, remite a la terminación curva de sus patines.
Se usa de forma horizontal para vincular columnas, así como para soportar las cargas de distintos elementos colocados sobre ella, como techos y cubiertas. Además, es útil para reforzar estructuras y en la construcción de vías ferroviarias y escaleras, lo que la hace un producto versátil e indispensable en gran variedad de proyectos. En este sentido, ahora te enlistamos más de sus aplicaciones:
- Naves industriales
- Muros y dinteles de viviendas
- Bóvedas caseras
- Volados arquitectónicos
- Plataformas para pisos
- Carrocerías
Viga IPS: características
Sumada a su descripción general, es pertinente mencionar que la viga S cuenta con una serie de características y especificaciones que debes tomar en cuenta si pretendes adquirirla. Por ello, a continuación te mencionamos las más importantes, mismas que se vinculan con su resistencia estructural y capacidad para distribuir las cargas eficientemente.
- Fabricada en acero comercial A-36
- Largos estándar de 6.10 y 12.20 metros
- Alta resistencia a la tensión de 56 kg/mm2
- Resistencia a la fluencia de 46 kg/mm2

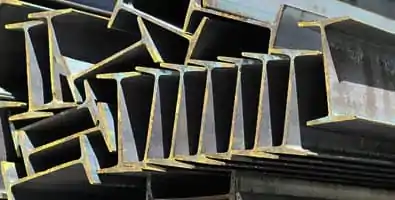

![Conjunto de elementos de viga S apilados](https://maxacero.mx/wp-content/uploads/2023/10/conjunto-de-elementos-de-viga-s-apilados.jpg)
¿Cuánto soporta una viga S?
El peso que soporta una viga S depende de las dimensiones de su peralte, patín y alma, ya que estos elementos, junto al largo de la viga, determinan las cargas que es capaz de tolerar. Asimismo, es pertinente realizar los cálculos particulares del proyecto que se llevará a cabo, con la finalidad de evitar pandeos o el colapso de la estructura.
Para facilitar dicho cálculo, a continuación te presentamos una tabla con las medidas específicas de cada uno de las partes que componen a esta viga.
Peralte | Peso | Patín | Alma | ||||||
---|---|---|---|---|---|---|---|---|---|
D | Ancho (BF) | Espesor (TF) | Espesor (TW) | ||||||
in | mm | kg/m | lb/pie | in | mm | in | mm | in | mm |
3" | 76.20 | 8.48 | 5.700 | 2.330" | 59.18 | 0.260" | 6.60 | 0.170" | 4.30 |
4" | 101.60 | 11.46 | 7.700 | 2.660" | 67.64 | 0.290" | 7.40 | 0.190" | 4.90 |
5" | 127.00 | 14.88 | 10.000 | 3.000" | 76.30 | 0.330" | 8.30 | 0.210" | 5.40 |
6" | 152.40 | 18.60 | 12.500 | 3.300" | 84.63 | 0.360" | 9.10 | 0.230" | 5.90 |
8" | 200.00 | 26.20 | 17.605 | 3.543" | 90.00 | 0.445" | 11.30 | 0.295" | 7.50 |
Por otro lado, descubre qué es, por qué pasa y cómo evitar el pandeo lateral en vigas de acero, ¡solo dale play al video para encontrar la información más relevante al respecto!
¿Cuál es la diferencia entre viga IPR e IPS?
La diferencia clave entre la viga IPR e IPS es el tamaño y la capacidad de carga que tiene cada una. En cuanto a la primera, se emplea en estructuras de acero para construcciones de gran magnitud, mientras que la viga S se destina a obras menores o domésticas. Por otro lado, la configuración de sus peraltes y patines es distinta, ya que los de la IPR son rectangulares y uniformes, a diferencia de las curvas que presenta la IPS.
Encuentra más información sobre estos productos visitando nuestro artículo Conoce los tipos de vigas de acero IPR e IPS, donde no solamente se contemplan sus diferencias, sino las aplicaciones, durabilidad y resistencia de cada una.
![Cúmulo de perfiles estructurales IPR - Viga S](https://maxacero.mx/wp-content/uploads/2023/10/cumulo-de-perfiles-estructurales-ipr-viga-s.jpg)
Viga S: precio
El precio de la viga S varía a partir de las especificaciones antes mencionadas, así como por la cantidad de material solicitado. Realiza una cotización gratuita de estos perfiles llamando al número 55 5888 9181, o bien, envíanos un WhatsApp, ¡nuestras ejecutivas de ventas te atenderán de inmediato y resolverán todas tus dudas!
Y si te interesa saber más sobre diferentes materiales de acero y su aplicación en diversos proyectos de construcción, continúa leyendo los artículos de nuestro blog, en los que hallarás más de las respuestas que estás buscando acerca de la industria. También entra a nuestro sitio web para conocer más de Max Acero Monterrey.
